Clamp Meter veya Pensampermetre Kalibrasyonu

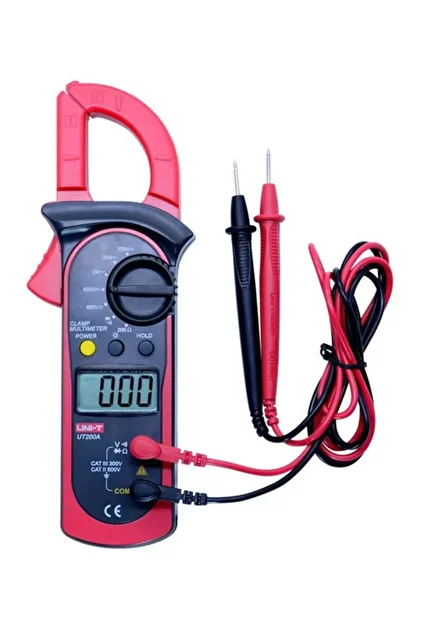

Pensampermetre (Kıskaç Ampermetre / Clamp Meter) kalibrasyonu, cihazın AC/DC akım, AC/DC gerilim, direnç, frekans ve bazen sıcaklık ölçümlerinin doğruluğunu kontrol etmek için yapılan işlemdir. Özellikle elektriksel bakım, enerji ölçümleri ve güvenlik testlerinde kullanılan bu cihazların yanlış ölçüm yapması ciddi teknik ve güvenlik sorunlarına yol açabilir.

---

 Kalibrasyonun Amacı

• Pensampermetrenin ölçüm doğruluğunu belirlemek

• Standart referans cihazlarla karşılaştırarak hata payını hesaplamak

• Ölçümlerin IEC 61010, IEC 61036 ve ISO 17025 gibi standartlara uygunluğunu sağlamak

• Cihaza izlenebilir kalibrasyon sertifikası kazandırmak

---

 Kullanılan Referans Ekipmanlar

• AC/DC Akım Kaynağı (yüksek hassasiyetli)

• AC/DC Gerilim Kaynağı

• Referans Multimetre (yüksek doğruluk sınıfında, genellikle 0,01% veya daha iyi)

• Direnç Kutusu / Kalibratör

• Frekans Kalibratörü

---

Kalibrasyon Adımları

1. Çevre Şartları

   • 23 °C ± 2 sıcaklık

   • Nem: %40 – %60

   • Parazitsiz, güvenli ortam

2. Cihaz Hazırlığı

   • Pensampermetre temizlenir, piller kontrol edilir.

   • Ölçüm fonksiyonları sıfırlanır.

3. Akım Ölçüm Kalibrasyonu

   • AC ve DC akım kaynaklarından belirli değerler uygulanır (örn. 1 A, 10 A, 50 A, 100 A).

   • Cihazın gösterdiği değer ile referans değer karşılaştırılır.

4. Gerilim Ölçüm Kalibrasyonu

   • AC ve DC gerilim kaynakları uygulanır (örn. 1 V, 10 V, 100 V, 500 V).

   • Ölçülen değer – referans değer farkı kaydedilir.

5. Direnç Ölçüm Kalibrasyonu

   • Direnç kutusundan belirli değerler uygulanır (örn. 10 Ω, 100 Ω, 1 kΩ, 10 kΩ).

6. Frekans Ölçüm Kalibrasyonu

   • Frekans kalibratöründen sinyal uygulanır (örn. 50 Hz, 60 Hz, 400 Hz).

7. Sonuçların Kaydedilmesi

   • Her ölçüm noktası için:
     Hata = Ölçülen Değer – Referans Değer

---

 Hesaplamalar

• Mutlak Hata = Ölçülen – Referans

• Göreceli Hata (%) = (Mutlak Hata / Referans) × 100

• Ölçüm sonuçları, cihaz üreticisinin katalog değerlerindeki toleranslarla karşılaştırılır.

---

 Maksimum İzin Verilebilir Hata (MPE) – Örnek

• Akım: ±(1% okunan değer + 5 digit)

• Gerilim: ±(0,8% okunan değer + 2 digit)

• Direnç: ±(1% okunan değer + 3 digit)

• (Tam değerler kullanılan modelin teknik özelliklerine göre değişir.)

---

 Kalibrasyon Periyotları

• Yoğun kullanım: 6 ayda bir

• Normal kullanım: 12 ayda bir

• Kritik enerji ölçümlerinde kullanılan cihazlar: Daha sık kontrol edilmeli

---

 Kalibrasyon Sonuçları

• Tolerans içindeyse → “Uygun”

• Tolerans dışındaysa → “Uygun Değil” → Ayar yapılmalı veya cihaz kullanım dışı bırakılmalı
